一、适用范围

本标准适用于东莞市污染源过程监控系统与监控中心之间的数据传输，规定了传输的过程及数据命令格式，给出了代码定义。

二、规范性引用文件

本技术指南内容引用了下列文件中的条款。凡是不注明日期的引用文件，其有效版本适用于本技术指南。

HJ 212-2017  污染物在线监控(监测)系统数据传输标准

HJ 353-2019 水污染源在线监测系统（COD_Cr、NH₃-N 等）安装技术规范

HJ 354-2019 水污染源在线监测系统（COD_Cr、NH₃-N 等）验收技术规范

HJ 355-2019 水污染源在线监测系统（COD_Cr、NH₃-N 等）运行技术规范

HJ 356-2019 水污染源在线监测系统（COD_Cr、NH₃-N 等）数据有效性判别技术规范

HJ447 污染源在线自动监控（监测）数据采集传输仪技术要求

GB/T 16706-1996 环境污染源类别代码

GB/T 19582-2008 基于 Modbus 协议的工业自动化网络规范

三、术语和定义

下列术语和定义适用于本技术指南。

1．用电监管

用电监管，是根据排污单位的工艺设计对反映固定污染源生产设施、污染物治理设施运行状态的电气参数（如：电流、电压、功率、电量等）进行监测的全部设备和信息系统，结合处理设施运行监测数据和末端监测数据，全面监控排污单位治理设施的运行、污染物治理效果和排放量情况，判定污染物排放监测数据的合理性、真实性和可接受性。

2．用水监管

用水监管，是根据排污单位的工艺设计对反映固定污染源生产设施、污染物治理设施运行状态的用水参数（如：瞬时流量、累计流量、压力等）进行监测的全部设备和信息系统，结合污水处理工艺和末端监测数据，全面监控排污单位的污水治理设施的运行、污染物治理效果和排放量情况，判定污染物排放监测数据的合理性、真实性和可接受性。

3．视频监控

根据排污单位的工艺设计对反映固定污染源生产设施、污染物治理设施运行情况，在重点监管区域布设的视频监控设备，根据指令触发事件抓拍录像存档。

4．数据采集传输仪

釆集各种类型监测仪器仪表的数据、完成数据存储及与上位机数据传输通讯功能的单片机、 工控机、嵌入式计算机、可编程自动化控制器（PAC）或可编程逻辑控制器（PLC）等，简称数采仪。

5．通讯协议

通信双方对数据传送控制的一种约定。约定中包括对数据格式，同步方式，传送速度，传送 步骤，检纠错方式以及控制字符定义等问题做出统一规定，通信双方必须共同遵守，它也叫做链路控制规程。

四、监控要求

n  水平衡监控：工业总用水监控、回用水（如有）监控、工业污水排放监控（电镀企业，需对每一股排水单独监控），监控因子为流量（立方米），瞬时流量（升/秒）。

n  工业用电监控：监控企业工业总用电，监控因子为生产总用电功率（千瓦）、生产总用电（千瓦时）。

n  视频监控：对工业污水排放口区域进行视频监控，实时监控企业排放整体情况。

n  废水收集池水量、液位监控：如企业有零散工业废水收集池，须对零散工业废水收集池液位高度（厘米）、水量（立方米）进行监控，如有多个未底部串联起来的收集池或收集桶，则需对每个收集池都进行监控。具体监控要求参照东莞市零散工业废水产生单位过程监控建设技术指南。

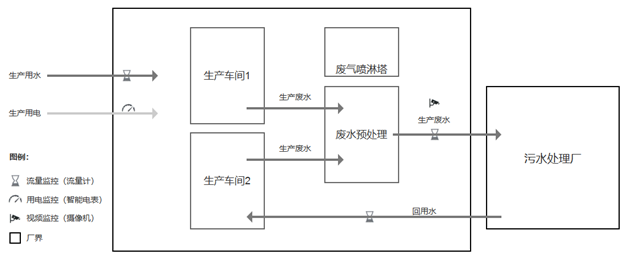

过程监控示意图

过程监控设备应能采集以下基本数据项：

1．用电监测采集基本数据项目

表1  用电监测采集基本数据项目

2．用水监测采集基本数据项目

表2  用水监测采集基本数据项目

3．视频监测采集基本数据项目

表3  视频监测采集基本数据项目

五、现场端安装要求

1．安全要求

坚持“安全第一，预防为主”的方针，认真贯彻执行有关安全施工的各项法规、标准、规程和文件精神的要求，从技术上、组织上、管理上釆取有效措施，加强安全监督，解决和清除各种不安全因素，防止事故发生。

2．安装施工要求

现场端监控系统的安装应避免对企业安全生产和环境造成影响。

安装调试人员必须有相关的操作资质，电工应持进网作业许可证，安全工程师和安全监督员应具有电力专业工程师以上专业技术任职资格，满足电力施工相关要求，保障安装工艺。

3．设备点位安装原则

现场端设备点位布设应遵循全面性、精简性、准确性的原则。

全面性：现场端点位布设应结合厂区的生产工艺、设施运行情况进行配置，全面覆盖排污单位排污许可证中列出的主要生产设施及治污设施。未申领排污许可证的污染源，可参考环境影响评价报告中相关内容进行布点。

精简性：在准确反映排污单位生产情况、污染设施运行情况的前提下，布设的点位数量力求精简。

准确性：监测点位数据应能准确反映被监测设备的用电、用水、生产情况、运行情况、排放情况等。

4．设备点位安装要求

（1）用电监测点位布设要求

用电监测点位根据不同等级要求，应包括总用电监测点位、产污生产线/生产车间用电监测点位、污水处理设施用电监测点位、中水回用设施用电监测点位等类型。

总用电监测点位：安装在排污单位总进线回路上，反映排污单位生产、治污总体情况。

产污生产线/生产车间用电监测点位：安装在排污单位的生产线总回路及主要生产设备回路上，反映排污单位生产用电情况。

污水处理设施用电监测点位：安装在排污单位治污工艺总回路及主要治污设备回路上，反映治污用电情况。

中水回用设施用电监测点位：安装在排污单位中水回用设施主要设备的回路上，反映中水回用用电情况。

（2）用水监测点位布设要求

用水监测点位根据不同等级要求，应包括总用水监测点位、生活总用水监测点位或工业生产总用水监测点位、回用水产生量监测点位和回用水使用量监测点位、工业污水排放量监测点位等类型。

总用水监测点位：安装在排污企业总进水管路上，反映排污单位生产用水、治污总体情况。

生活总用水监测点位：安装在排污单位的生活区总进水管路上，反映排污单位生活用水情况。

工业生产总用水监测点位：安装在排污单位的生产线总进水管路上，反映排污单位工业生产用水情况。

回用水产生量监测点位：安装在排污单位回用水进水管路上，反应排污单位中水回用产生情况。

回用水使用量监测点位：安装在排污单位回用水出水管路上，反应排污单位中水回用使用情况。

工业污水排放量监测点位：安装在排污单位废水排放口，反应排污单位废水外排情况。

（3）治污设施运行监测点位布设要求

治污设施运行监测点位根据不同等级要求，应包括生产环节主要产污设备监测点位、污水处理设施监测点位、中水回用设施监测点位、污水处理站pH监测点位、污水处理站溶解氧监测点位等类型。

生产环节主要产污设备监测点位：安装在排污单位生产线的主要生产设备回路上，反映排污单位生产运行情况。

污水处理设施监测点位：安装在排污单位主要治污设备上，反映治污设施运行情况。

中水回用设施监测点位：安装在排污单位中水回用设施主要设备的回路上，反映中水回用设施运行情况。

污水处理站pH监测点位：安装在排污单位治污环节的污水处理池中，反映污水处理情况。

污水处理站溶解氧监测点位：安装在排污单位治污环节的污水处理池中，反映污水处理情况。

（4）视频监控点位布设要求

根据排污单位厂区情况、污染物治理设施、污染源排放等情况，对反映污染物治理设施、废水排口、废气排口、固废转运等重点区域安装视频监控。

5．传感器质控要求

监控系统的传感器必须按照设计的要求，定期用自动或手动的方法判定传感器是否存在缺陷。定期的抽查在参考值、操作或排放水平传感器的输入读数的正确与否（如：用恒流电源检查传感器的电流输入信号，误差应在规定范围内），在传感器出现缺陷或发生故障时及时告警，确保传感器正常的工作，提供有质量保证的电器参数数据。

6．现场端设备配置要求

参见附录Ⅰ。

六、信号通讯与传输要求

信号通讯与传输要求参见《附录Ⅱ监控系统数据传输规范》。

七、运维要求

运维要求参照《附录Ⅳ运维规范》要求。

八、验收要求

       验收要求参照《附录Ⅲ验收规范》要求。
